H型組合式安全滑觸線
15036383229
- 服務與支持
- |
- 分享：
- |
- 傳真：0379-67520696
H型產品特點：
H型安全滑觸線是借鑒國外先進經驗結合國情研制的節能型滑觸線，它具有安全可靠及優良的機械電氣性能，便于安裝維護。相間距為80mm,防護外殼為工程塑料和鋁塑合金型兩種材料，導體為鋁合金（內鑲不銹鋼條）或純銅。不受雨雪霜凍影響，適用于露天、水霧、酸霧、導電粉塵等較差環。300A以下規格可根據用戶需要制作各種半徑的圓、弧線。

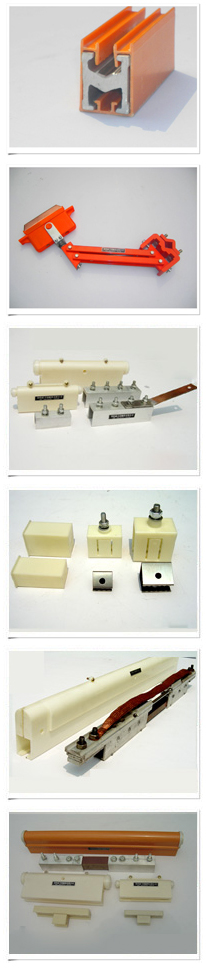

H型產品構造:
H型滑觸線由導軌、護套、集電器、吊掛器、連接器、固定夾、端蓋等組成,根據用戶要求也可配置膨脹段(熱補償裝置)、檢修段(隔離器)等。
1、導軌及護套
導軌由導電性能好、對環境適應能力強的鋁合金型材制成(牌號6063 ,狀態T5 ) , 導軌下部嵌入"V"形不銹鋼槽,保證集電器電刷沿槽滑行時,耐磨、穩定及良好接觸。導軌-般定尺為6米。
護套由有韌性、耐磨、抗老化及阻燃性能的工程塑料組成,對導軌有良好的絕緣保護作用,保證人身安全。
2、集電器
集電器為支撐式結構,是向移動設備供電的主要部件。由特制碳刷、接線柱或端子、塑料護罩、支撐臂等組成。施加適當?shù)慕佑|壓力，沿導軌平穩滑動,向設備供電。設備如需檢修時,可將集電器碳刷拉離導軌斷電,保證安全,方便作業。
3、連接器(兼供電器)
連接器是專供導軌之間的端部連接,由壓板及螺栓可靠連接,外殼由工程塑料作防護罩。兼做供電器用的防護套,端口可引入電源進線,與連接器壓板及螺栓緊固在一起。
4、吊掛器、固定器及端蓋
吊掛器是吊裝、固定滑觸線導軌的專用件。
固定器是將導軌限位在支架處的裝置,當導軌因溫度變化伸縮時,引導其向固定器兩側延伸。
端蓋安裝于導軌的兩端起絕緣防護作用。吊掛器及端蓋均由工程塑料制成。
5、膨脹段(熱補償裝置)
膨脹段又稱伸縮器、熱補償裝置等，由連接器壓板、補償供電的鋁板或銅板、引線等組成,外殼為工程塑料。當因溫度變化引起導軌伸縮時,由伸縮器調節其間隙,以避免導軌變形。-般在車間長度超過200米時,每增加100米配置一組。
6、檢修段(隔離器)
檢修段由連接器壓板及高強度絕緣材料加工制成,由工程塑料外殼做護套。根據用戶需要選用,主要方便滑觸線、移動設備等檢修使用。
滑觸線具有安全節能、防腐防塵、維護方便等特點，目前已在世界各地得到應用，是一種用于移動供電的系統的電力設備。當設備移動時，為了使設備的移動不中斷，集電器與設備同步運行，并且隨時可以從導線拖鏈上獲得電力以提供給設備。 由這些導體和集電器組成的裝置稱為安全滑觸線。
滑觸線是適用于異常高溫和惡劣環境的滑動連接動力傳遞裝置。 它分為兩種類型：低壓型和高壓型，廣泛用于煉焦和煉鋼等高溫場合;運行可靠，無斷電，適用于高溫，高灰塵和高腐蝕性氣體的惡劣環境。
除上述使用條件外，使用滑觸線時還應考慮以下環境因素：
1、周圍空氣溫度：
滑觸線正常使用溫度為-5°C~40°C,室外型滑觸線正常使用溫度為-25°C~40°C.并且滑觸線在24小時內平均溫差不得超過35°C.
2、滑觸線使用時的大氣條件：
當周圍空氣溫度為40°C時，大氣相對濕度不超過50%。在較低的環境溫度下，滑觸線可以具有較高的相對濕度;當室外溫度為25°C時，滑觸線的相對濕度可在短時間內高達100%。
3、海拔：
滑觸線使用場所的海拔不應超過2000m。對于海拔超過2000m的滑觸線裝置，需要考慮到空氣冷卻作用和介電強度的下降，對于上述條件下運行的滑觸線應根據制造商和用戶的協議進行設計或使用。
4、滑觸線所處環境的污染等級：
滑觸線不低于3級，室外型滑觸線不應低于4級。
