AQHX型多線式安全滑觸線
15036383229
- 服務與支持
- |
- 分享：
- |
- 傳真：0379-67520696
多線式(AQHX型)特點
該產品相間距13mm,其交流電阻及感抗值較其它任何形式的安全滑觸線均低，節省能源;產品體積小，三線外形為52×51mm，四線外形為 71×51mm，占用空間小。根據用戶要求可加工制作各種半徑的圓、孤段，同時可拼裝成任意相數為檢測裝置及信號設備供電;導體為純銅，其特點在于其導體 連續長，接頭少，故障點少，運行更可靠。
產品構造

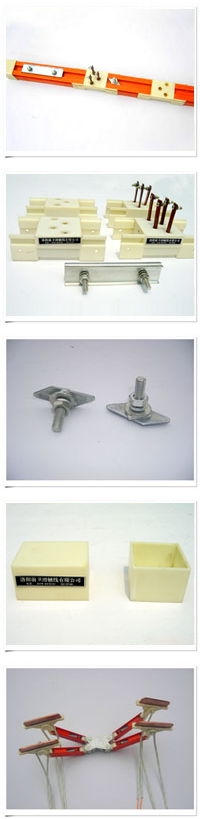

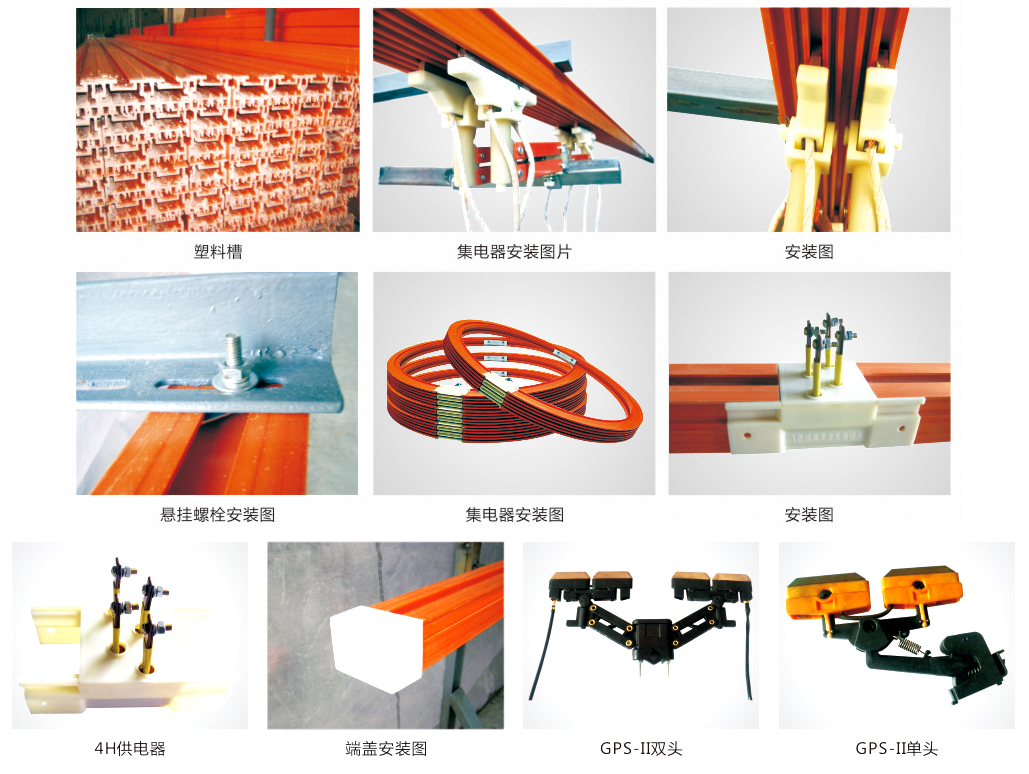

AQHX型多線式滑觸線主要由滑線架(塑料槽)、扁銅線、連接裝置、懸掛裝置及供電裝置和集電器 等組成。
1、滑線架(塑料槽)
滑線架(塑料槽)由高強度的工程塑料制成，將載流體(扁銅線)分別插入滑線架的各個槽內，槽上對應每根載流體有一個開口縫，用作電刷滑行的軌道 。一般定尺為6米。
2、連接裝置
連接裝置有連接板和連接器組成，連接板主要是連接滑線架(塑料槽)用，連接器主要是連接載流體(扁銅線)用。連接器引出接線柱時，可作中間或端部供電器使用。
3、懸掛裝置
懸掛裝置也叫懸掛螺栓，起到固定滑線架(塑料槽)作用，短螺栓頭為不等邊的平行四變形，其短邊即卡住塑料槽的兩邊。
4、端蓋
端蓋由工程塑料制成，安裝于滑觸線兩端，起絕緣防護作用。

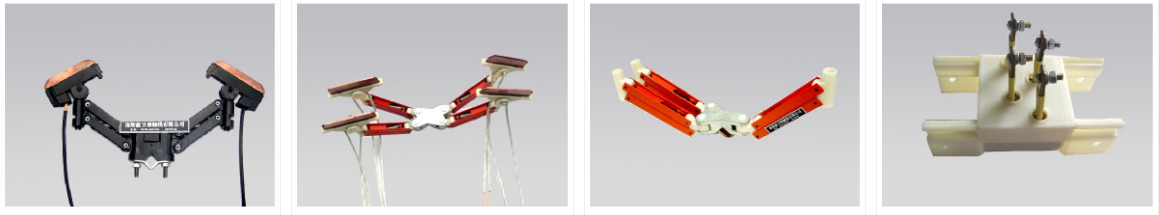

5、集電器
集電器為支撐式，由碳刷和支臂架組成，保證用電設備的碳刷與載流體接觸良好，平穩滑動。
安全滑觸線又叫做安全滑線、滑觸線、滑線等，是借鑒國外先進經驗結合國情研制的節能型滑觸線。安全滑觸線具有安全可靠及優良的機械電氣性能，便于安裝維護，安全滑觸線相間距為80mm，防護外殼為工程塑料和鋁塑合金型兩種材料，導體為鋁合金，內鑲不銹鋼條或純銅，不受雨雪霜凍影響，適用于露天、水霧、酸霧、導電粉塵等較差環境，300A以下規格可根據用戶需要制作各種半徑的圓、弧線。
安全滑觸線用于給移動中的設備供電，由兩部分組成，滑線導軌，固定部分，與電源相接，常導軌由單長4m/根或者6米/根連接而成。集電器，滑動部分，可在滑線軌道上或內滑動并與銅條接觸取電，集電器用于與移動電機相連，安全滑觸線，普遍采用安全滑觸線(管式，封閉)，單極組合滑觸線，剛體滑觸線，多級管式安全滑觸線，無接縫安全滑觸線，電纜安全滑觸線，工字鋼電纜滑車等，在防護等級、絕緣方面有很大改進，安全可靠。
安全滑觸線在正常運行中應做定期檢查，因為用電設備是每個工礦企業的主要生產工具，稍有差錯就會直接影響工廠的生產效益，在檢查滑觸線時應檢查每6米一個接頭處是否有松動、脫開，在檢查導電器時，應檢查活動部位是否轉動靈活，拉簧是否疲勞，電刷磨損等情況。這些情況都會影響到滑觸線導電性能和導電器的跟蹤性。應及時作好調整。
