滑觸線廠家的滑觸線分為普通滑觸線、耐高溫滑觸線,鋼滑觸線和電纜滑觸線(防爆滑觸線)。
一、HXPnR-H單極組合滑觸線
滑觸線廠家的單極滑觸線是參考國外先進經驗和國情研制的一種節能滑觸線。它具有安全、可靠和優良的機械和電氣性能,便于安裝和維護。相間距為100 mm-80 mm,保護殼由工程塑料和鋁塑合金制成,導體為鋁合金(嵌入不銹鋼帶)或純銅。不受雨雪冰凍影響,適合戶外、水霧、酸霧、導電粉塵等惡劣環境。
滑觸線廠家的滑觸線HXPnR-H可以根據用戶的需要制成各種半徑的圓和弧。產品結構:H型滑觸線由導軌、護套、集電器、吊架、連接器、固定夾、端蓋等組成。也可根據用戶要求配置膨脹段(熱補償裝置)、維護段(隔離器)等。
1.導軌和護套:
導軌由鋁合金型材制成,具有良好的導電性和較強的環境適應性(品牌6063,狀態T5)。導軌下部嵌入“V”形不銹鋼凹槽,以確保集電刷沿凹槽滑動時的耐磨性、穩定性和良好接觸。導軌長度一般為6m。護套由具有韌性、耐磨性、抗老化和阻燃性的工程塑料組成,對導軌具有良好的絕緣保護作用,確保人身安全。

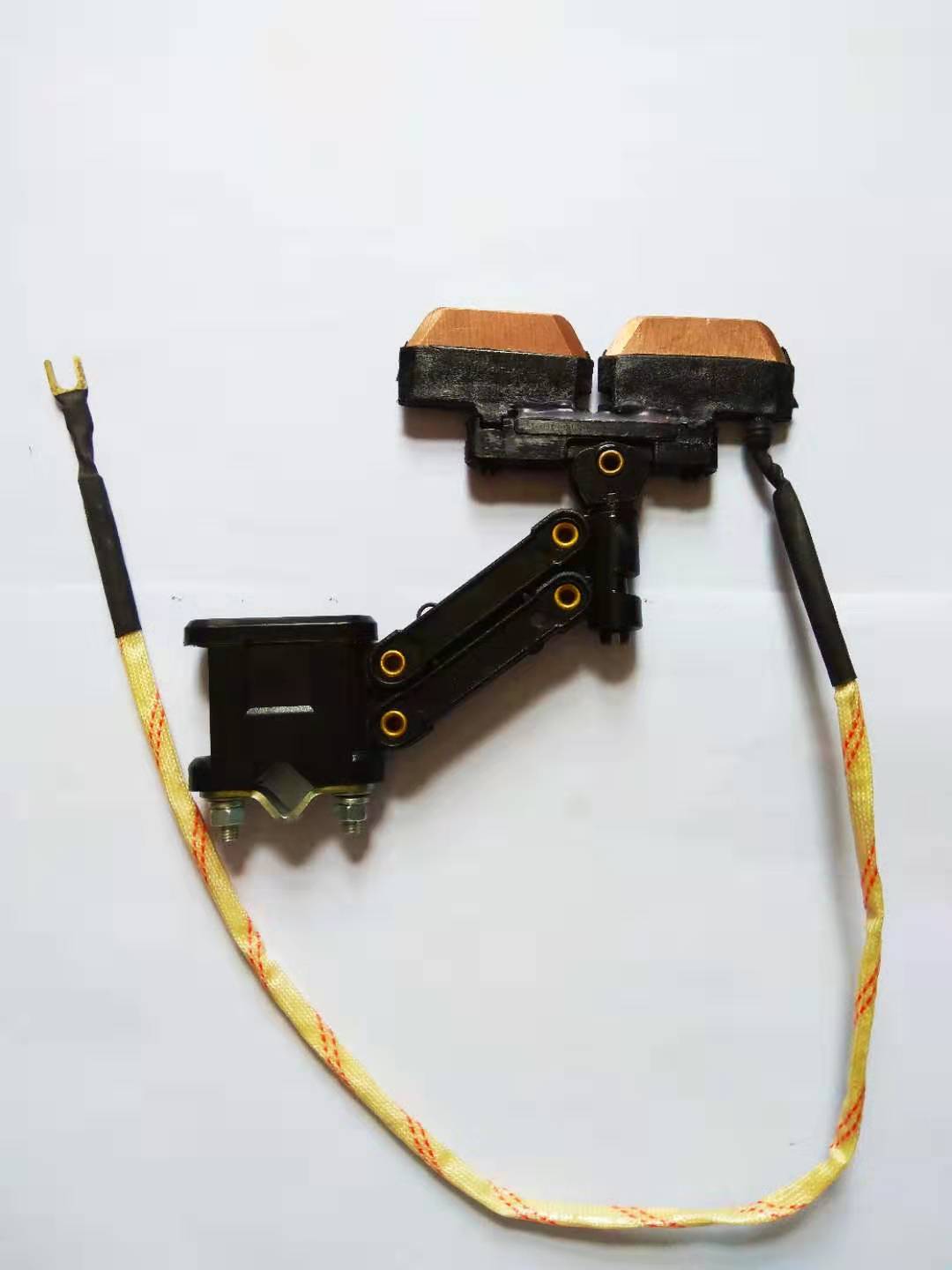

2.收集器:
集電器是一個支撐結構,是為移動設備供電的主要部件。它由專用碳刷、接線柱或端子、塑料屏蔽、支撐臂等組成。施加適當?shù)慕佑|壓力,沿導軌平穩滑動,為設備供電。如果需要對設備進行檢修,可以將集電器的碳刷從導軌上拉開,切斷電源,確保安全和方便操作。
3.連接器(可用作電源)
連接器專門用于導軌之間的端部連接,通過壓板和螺栓可靠連接。外殼由工程塑料保護。它也可用作電源裝置的保護套。端口可引入電源進線,并與連接器壓板和螺栓緊固在一起。
4.吊架、支架和端蓋
滑絲導軌專用零件。固定器是一種用于限制支撐處導軌的裝置。當導軌因溫度變化而膨脹和收縮時,它將引導導軌延伸到保持器的兩側。端蓋安裝在導軌兩端,用于絕緣保護。吊架和端蓋由工程塑料制成。
5.膨脹段(熱補償裝置)
膨脹節又稱膨脹節、熱補償裝置,由連接器壓板、補償電源的鋁板或銅板、引線等組成,外殼為工程塑料。當導軌因溫度變化而伸縮時,伸縮器會調整間隙,以避免導軌變形。通常,當車間長度超過200米時,每增加100米將配置一組。
6.維護段(隔離器):
維修段由連接器壓板和高強度絕緣材料制成,護套采用工程塑料外殼。根據用戶需求選擇,主要方便滑觸線和移動設備的維護和使用。
二、HXTS型多線滑觸線(節能滑觸線)
滑觸線廠家的HXTS型多線滑觸線相間距為13mm,其交流電阻和感抗低于任何其他形式的安全滑觸線,節約能源;該產品體積小,占用空間小。根據用戶要求,可用于制造各種半徑的圓和隔離段,并可組裝成任意數量的相,為檢測設備和信號設備供電;導線為純銅,其特點是連續導線長,接頭少,故障點少,運行更可靠。
