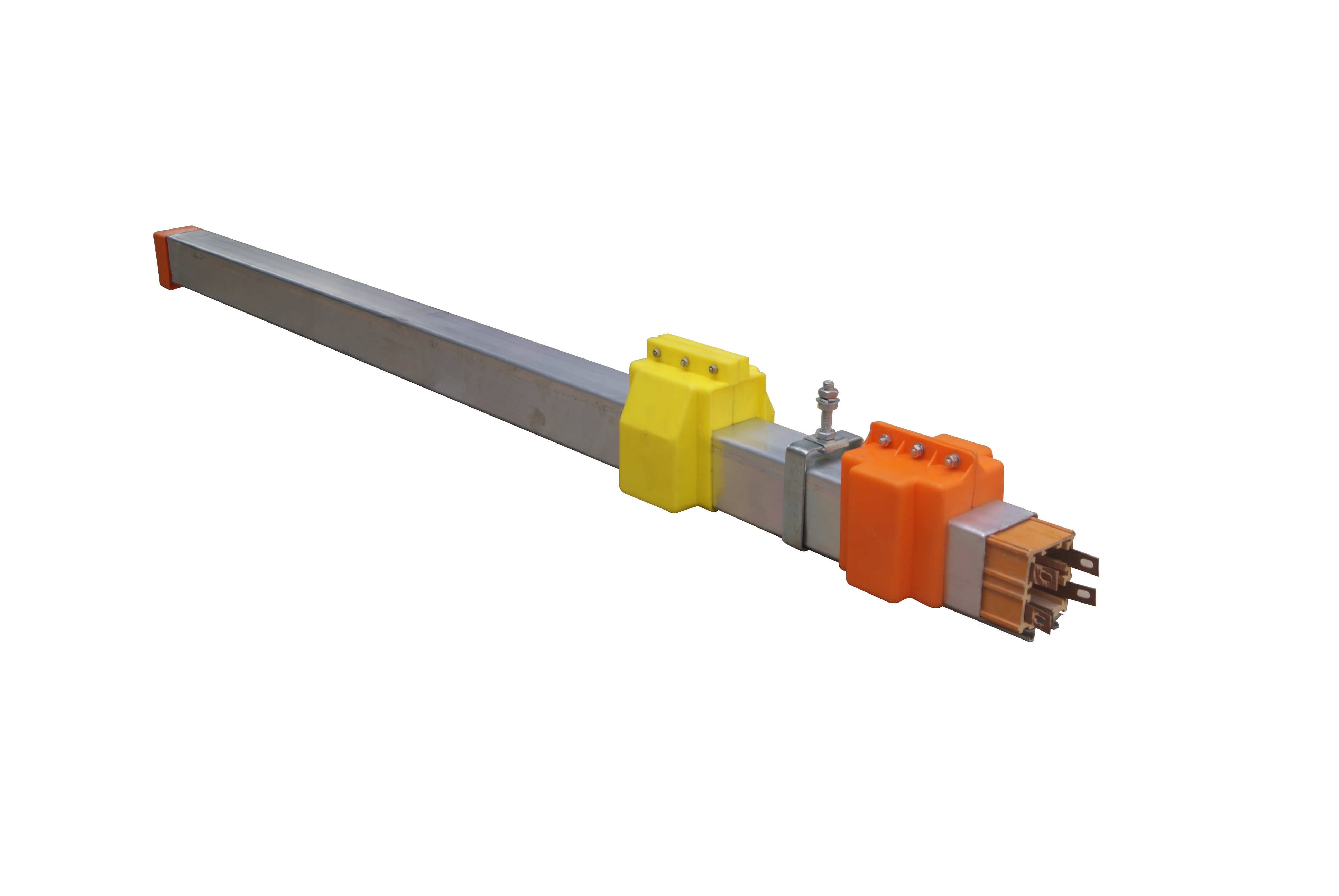

行車滑觸線又稱電車線,是一組向移動設備供電的輸電裝置,主要分為單極鋁電車線、單極銅電車線、鋼制電車線、多極管狀電車線、無縫電車線、銅電車線等常見電車線。其中,單極滑觸線、多極管狀滑觸線、無縫滑觸線屬于安全滑觸線,鋼質滑觸線屬于非安全滑觸線。
行車滑觸線的特點:1、安全:供電滑觸線外殼采用高絕緣工程塑料pvc(室外可加鋁合金外殼),外殼防護等級可根據需要達到IP13和IP55,可防雨雪冰凍襲擊和懸掛物觸碰。產品經過了多種環境條件的考驗,絕緣性能好,對接觸傳輸導管外部的維護人員沒有任何傷害。2、可靠性:傳輸導軌的銅或鋁具有優良的導電性、散熱快、電流密度高、阻抗值低、線損低,電刷由高導電性和高耐磨性的金屬石墨材料制成,定向性能好、集流體移動靈活,有效控制了接觸電弧和串聯電弧現象。3、經濟性:電源滑動接觸裝置結構簡單,采用高電流密度、低電壓損耗、低電阻率的銅排或鋁作為導電體。可節電6%左右,實現以塑代銅、以塑代鋼,設計新穎,無補償線,無其他絕緣結構。安裝在起重機控制室同側,節省安裝材料和費用,其綜合造價與鋼滑線大致相當。4、方便:電源滑觸線裝置將多級母線集成在一個導管內,易于組裝。它的固定支架、連接夾、懸掛裝置都是通用件供應,拆裝、調整、維護也非常方便。
行車滑觸線的應用:行車滑觸線可用于電動葫蘆、堆垛機、電動單梁橋式起重機、自動化生產線、機電產品自動檢測線、移動電動工具等移動受電設備,以及固定在工廠、礦山、車間、辦公場所的母線槽。目前廣泛使用的是單極H型安全滑觸線,在防護等級和絕緣方面都有很大的提高,安全可靠。小電流行車滑觸線主要用于裝配線、涂裝線和檢測線,可作為電源或信號線傳輸;多極行車滑觸線安裝方便、速度快、結構簡單緊湊、安全可靠,適合210A以下電流普遍使用;剛性接觸線用于大電流設備,電流可達幾千安培,適用于惡劣環境和高溫;單極受電弓線是目前常用的受電弓線,按不同極數組合,電流可達kA;電纜滑線采用C型鋼做為滑觸線的移動載體,里面放滑輪小車,扁平電纜懸掛在小車的下方,由小車的移動來為行車供電,也用在防爆的環境中。
